Milyen típusú chip induktorok vannak?

Négy fő típusa vanchip induktorok, nevezetesen tekercs típusú, laminált típusú, fonott típusú és film típusú induktorok.

Általában kétféle tekercselést és laminálást használnak. Az előbbi a hagyományos tekercses induktorok miniatürizálásának terméke. Ez utóbbi többrétegű nyomtatási technológiával és laminált gyártási eljárással készül, és térfogata kisebb, mint a tekercses chip induktor, amely az induktorok területén a termékek fejlesztésének középpontjában áll.

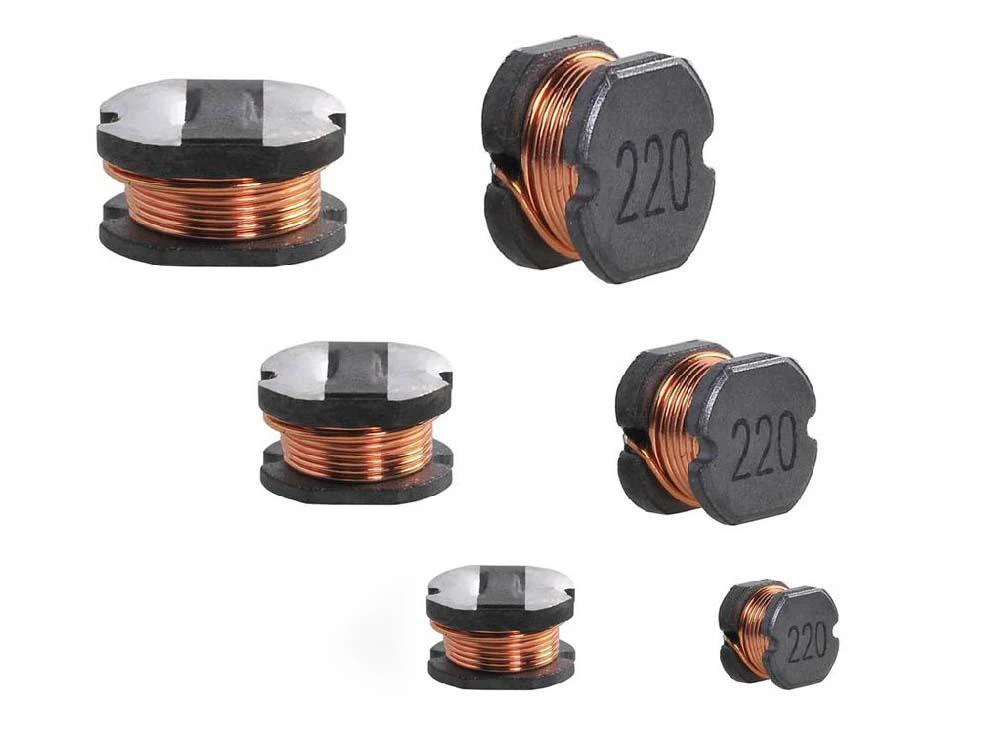

1. Feltekercselt lineáris chip induktor
Jellemzője az induktivitás széles tartománya (mH ~ H), nagy induktivitás-pontosság, kis veszteség (vagyis nagy Q), nagy megengedett áramerősség, a gyártási folyamat erős öröklődése, egyszerű, alacsony költség, de hátránya, hogy a további miniatürizálásban korlátozott. A kerámiamagos tekercsek stabil induktivitást és meglehetősen magas Q értéket tudnak fenntartani ilyen magas frekvenciákon, így helyet foglalnak el a nagyfrekvenciás áramkörökben.

A TDK NL sorozatú induktorai tekercseltek, 0.01~100uH, pontosság 5 százalék, magas Q érték, megfelel az általános igényeknek.

Az NLC típus tápáramkörhöz alkalmas, névleges áram 300mA-ig; Az NLV típus magas Q értékű, környezetvédelmi (újrahasznosított műanyag), NL-lel cserélhető; Az NLFC mágneses képernyővel rendelkezik, és tápkábelekhez is alkalmas.

2. Laminált chip induktor
Jó mágneses árnyékoló tulajdonságokkal, nagy szinterezési sűrűséggel és jó mechanikai szilárdsággal rendelkezik. A hátrányok az alacsony áteresztőképesség, a magas költségek, a kis induktivitás és az alacsony Q-érték.

A tekercs induktorokhoz képest számos előnye van: kis méret, elősegíti az áramkör miniatürizálását, zárt mágneses áramkör, nem zavarja a környező alkatrészeket, nem zavarja a szomszédos alkatrészek, elősegíti az alkatrészek nagy sűrűségű beszerelését; Integrált szerkezet, nagy megbízhatóság; Jó hőállóság és hegeszthetőség; A forma szabályos, alkalmas automata felületre szerelhető gyártásra.

TDK MLK induktivitás, kis méret, jó hegeszthetőség, mágneses képernyő, nagy sűrűségű kialakítás, monolitikus szerkezet, nagy megbízhatóság; Az MLG típus kis érzékelési értékkel rendelkezik, és nagyfrekvenciás kerámiát alkalmaz, amely alkalmas nagyfrekvenciás áramkörre; MLK típusú működési frekvencia 12GHz, magas Q, alacsony érzékelési érték (1n~22nH)

3. Film chip chip induktor
Jellemzői a magas Q, nagy pontosság, nagy stabilitás és kis méret fenntartása a mikrohullámú frekvenciasávban. A belső elektródák ugyanabba a rétegbe koncentrálódnak, és a mágneses téreloszlás is koncentrált, ami biztosítja, hogy a készülék paraméterei a telepítés után ne változzanak sokat, és jó frekvenciakarakterisztikát mutassanak 100 MHz felett.

4. Fonott chip induktor
Nagyobb egységnyi térfogatú induktivitás jellemzi, mint a többi chip induktor 1 MHz-en, kisebb a térfogata és könnyen felszerelhető a hordozóra. Miniatűr mágneses alkatrészek energiafeldolgozáshoz.

A gyakorlati alkalmazásoknál az alkalmazást a helyzetnek megfelelően kell kiválasztani, és figyelembe kell venni az alkalmazás hatását, valamint az anyagköltséget. További információért forduljon hozzánk a következő címen: sales@xfullstar.com
