Mi a különbség a mágneses magveszteségek és a működési frekvenciák között a különböző anyagok között?

A mágneses magok a transzformátorok, induktorok és motorok szíve. A választott anyag két kritikus paramétert határoz meg: a magveszteséget (mennyi energia veszít el hőként) és a működési frekvenciát (milyen gyorsan tud átváltani a mágneses tér). Ez a két tényező alapvetően összefonódik,{2}}a magasabb frekvenciák általában nagyobb veszteséget jelentenek, de a különböző anyagok drámaian eltérő módon reagálnak a frekvencia növekedésére.

Ez a cikk a lágymágneses anyagok három fő kategóriáját hasonlítja össze: szilíciumacél (elektromos acél), ferrit, valamint amorf és nanokristályos ötvözetek. Megvizsgáljuk, hogy az egyes anyagok fizikai szerkezete hogyan befolyásolja a veszteség jellemzőit, és hol teljesítenek a legjobban.

A magvesztés megértése: hová megy az energia?

Az anyagok összehasonlítása előtt fontos megérteni, hogy mit jelent valójában a „magvesztés”. Amikor amágneses magváltakozó mágneses térnek van kitéve, az energia háromféleképpen disszipálódik.

A hiszterézis elvesztésea mágneses domének a mágneses tér minden egyes ciklusához való igazításához szükséges energiából származik. Minden alkalommal, amikor a mező irányt vált, az anyag belső mágneses szerkezetének meg kell fordulnia,{1}}és ez a folyamat energiát fogyaszt, amely hővé alakul. A hiszterézisveszteség arányos a frekvenciával (P_h ∝ f), ami azt jelenti, hogy a kapcsolási sebesség növekedésével lineárisan növekszik.

Örvényáram veszteséga keringő elektromos áramok okozzák, amelyeket a vezető mag anyagában a változó mágneses tér indukál. Ezek az áramok hurokban áramlanak, és ellenállásos fűtést generálnak. Az örvényáram-veszteség arányos a frekvencia négyzetével (P_e ∝ f²), így a frekvencia növekedésével gyorsan növekszik. A vékonyabb anyagok és a nagyobb elektromos ellenállás csökkenti az örvényáramot.

Túlzott veszteség(más néven anomális veszteség) felelős a fennmaradó energiadisszipációért, amelyet a hiszterézis és az örvényáram modellek nem rögzítenek. Bár a legtöbb esetben a legkisebb, nagyon magas frekvenciákon vagy nem szinuszos gerjesztés esetén válik jelentőssé.

A mérnökök általában a Steinmetz-egyenletet használják a teljes magveszteség becslésére szinuszos gerjesztés esetén: P_loss=k × f^ × B^ , ahol k, , és a kísérletileg meghatározott anyagspecifikus együtthatók.

Ezt a keretet szem előtt tartva vizsgáljuk meg az egyes anyagtípusokat.

Szilikon acél (elektromos acél)

A szilíciumacél a világon a legszélesebb körben használt mágneses maganyag. 0,5-4% szilíciumtartalmú vasból áll, ami a tiszta vashoz képest növeli az elektromos ellenállást és csökkenti az örvényáramot. A szilícium acéllemezek általában 0,35 vagy 0,5 mm vastagok, és egymásra rakva transzformátormagokat alkotnak.

Működési frekvencia:A szilikonacélt alacsony frekvenciájú alkalmazásokra optimalizálták, elsősorban 50/60 Hz-es hálózati teljesítményre. Műszakilag körülbelül 20 kHz-ig képes működni, de a veszteségek túlságosan magasak ezen a tartományon túl. 400 Hz-en (általános a repülésben és egyes ipari alkalmazásokban) az örvényáram-veszteségek dominálnak, és jelentősen megnövekednek az 50 Hz-es működéshez képest.

A veszteség alapvető jellemzői:A szilíciumacél rendelkezik a legnagyobb telítési mágneses fluxussűrűséggel a közönséges lágymágneses anyagok között, -jellemzően 2,0 T vagy nagyobb. Ez lehetővé teszi a transzformátortervezők számára, hogy magas mágneses fluxusszinten működjenek, ami csökkenti a magméretet egy adott névleges teljesítmény mellett. Ennek azonban ára van: ezen anyagok közül a szilíciumacél is a legnagyobb magveszteséggel rendelkezik. Néhány száz hertz felett a veszteségek gyorsan megnövekednek az örvényáramok miatt.

Gyakorlati alkalmazások:Áramelosztó transzformátorok, ipari motorok, generátorok és bármilyen hálózati frekvencián (50/60 Hz) működő alkalmazás. Ha alacsony frekvenciákon nagy teljesítménysűrűségre van szükség, a szilíciumacél páratlan marad. Például elosztó transzformátormagként a szilíciumacél 1,4 T feletti üzemi fluxussűrűséget érhet el.

Legfontosabb kompromisszum:Kiváló telítési fluxussűrűség és alacsony költség, de gyenge nagyfrekvenciás teljesítmény.

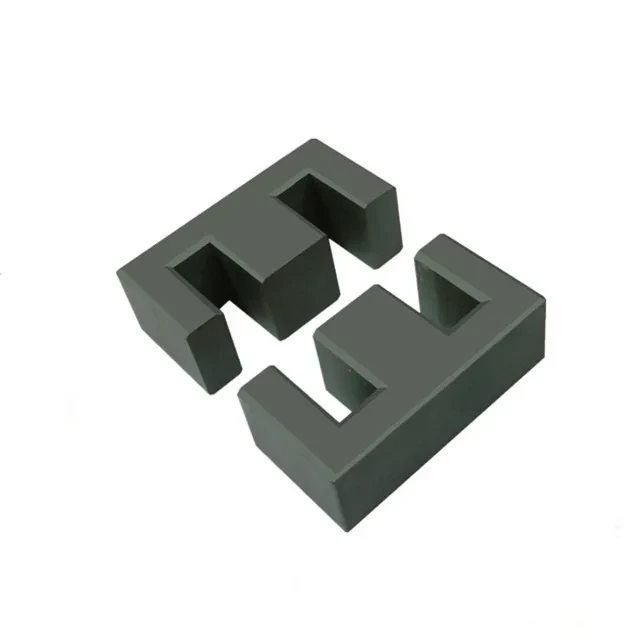

Ferrit magok

A ferritek kerámiaszerű mágneses anyagok, amelyek vas-oxidból készülnek mangán-, cink- vagy nikkel-oxiddal kombinálva. Kulcs-megkülönböztetőjük rendkívül nagy elektromos ellenállással rendelkezik – 10-10-szer nagyobb, mint a fémes mágneses anyagoké. Ez a nagy ellenállás gyakorlatilag kiküszöböli az örvényáram-veszteségeket, így a ferrit a domináns választás a nagyfrekvenciás alkalmazásokhoz.

Működési frekvencia:A ferrit anyagok az összetételtől függően széles frekvenciatartományt ölelnek fel. A mangán-cink (MnZn) ferritek körülbelül 1 kHz és 1 MHz között működnek a legjobban, míg a nikkel-cink (NiZn) ferritek 1 MHz-től 300 MHz-ig vagy magasabb frekvencián működnek. A ferriteket általában 10 kHz-es és annál nagyobb frekvenciákhoz ajánlják. A 20 kHz-es vagy afeletti tervezéseknél a magveszteség a korlátozó tényező; 20 kHz alatt a fluxushordozó kapacitás általában a korlát.

A veszteség alapvető jellemzői:A ferritek nagy ellenállásuk miatt nagyon alacsony magveszteséget mutatnak magas frekvenciákon. Amint azonban a frekvencia egy bizonyos ponton túl nő,-az anyag „határfrekvenciája”-a szigetelő tulajdonságai romlanak, az ellenállás meredeken csökken, és a veszteségek megnövekednek. A ferriteknek viszonylag alacsony a telítési fluxussűrűsége is, jellemzően csak 0,3–0,5 T. Ez azt jelenti, hogy a ferritmagoknak nagyobbnak kell lenniük, mint a szilíciumacél magoknak, hogy ugyanazt a mágneses fluxust kezeljék.

Gyakorlati alkalmazások:Kapcsolóüzemű tápegység-transzformátorok, EMI-szűrő induktorok, RF transzformátorok és minden olyan alkalmazás, amely több tíz kilohertztől több száz megahertzig működik.

Legfontosabb kompromisszum:Kiváló nagyfrekvenciás teljesítmény és alacsony költség, de az alacsony telítési fluxussűrűség korlátozza.

Amorf és nanokristályos ötvözetek

Az amorf és nanokristályos ötvözetek a mágneses anyagok újabb osztályát képviselik, amelyek áthidalják a szilíciumacél és a ferritek közötti rést. Ezeket az anyagokat gyors megszilárdulással állítják elő, a fémet rendezetlen (amorf) atomi szerkezetté fagyasztva kristályszemcsék nélkül. A nanokristályos ötvözetek további hőkezelésen esnek át, hogy rendkívül finom kristályszemcséket (10-20 nanométer) képezzenek az amorf mátrixon belül.

Működési frekvencia:A vasalapú amorf ötvözetek a legalkalmasabbak középfrekvenciás alkalmazásokhoz, jellemzően néhány száz hertztől körülbelül 20 kHz-ig. A nanokristályos ötvözetek jelentősen kibővítik ezt a tartományt, jól teljesítenek 50 Hz-től 100 kHz-ig vagy még magasabban is. 50 kHz alatt a nanokristályos ötvözetek 2-3-szor nagyobb üzemi fluxussűrűséget kínálnak, mint a ferritek, miközben kisebb veszteségeket tartanak fenn, lehetővé téve, hogy a mágneses mag mérete a felénél kisebb legyen.

A veszteség alapvető jellemzői:Ez az, ahol ezek az anyagok igazán kiválóak. Azonos frekvencia és fluxussűrűség mellett az amorf magok a szilíciumacél veszteségének csak körülbelül 10%-át érik el, míg a nanokristályos magok csak körülbelül 3%-át. Mindkét anyag vesztesége arányos a (B·f)²-vel, ami jellemző az örvényáram uralta rendszerekre. A nanokristályos ötvözetek folyamatosan felülmúlják az amorf ötvözetek teljesítményét magasabb frekvenciákon{5}}, például 200 kHz-en és 0,7 T-n, a nanokristályos veszteség hozzávetőlegesen 1300 W/kg, szemben az alacsonyabb fluxussűrűség melletti amorf ötvözetek több mint 2100 W/kg-jával.

Gyakorlati alkalmazások:Nagy hatékonyságú elosztótranszformátorok (az amorf ötvözetek több mint 60%-kal csökkenthetik az üresjárati veszteséget a hagyományos kialakításokhoz képest), elektromos járművek hajtómotorjai, megújuló energia inverterei, precíziós áramérzékelők, orvosi képalkotó berendezések és repülőgép-ellátó rendszerek.

Legfontosabb kompromisszum:Drámaian kisebb veszteségek, mint a szilíciumacél összehasonlítható fluxussűrűség mellett, és nagyobb a telítettség, mint a ferriteknél, de magasabb költséggel és mechanikai ridegséggel, ami gondos kezelést igényel.

Közvetlen anyag-összehasonlítás: Veszteség és gyakoriság egy pillantásra

Anyag	Legjobb frekvencia tartomány	Telítettség B_s (T)	Relatív magvesztés	Elsődleges veszteségmechanizmus
Szilikon acél	50 Hz – 20 kHz	2.0+	Legmagasabb	Örvényáram (f²)
Ferrit (MnZn)	1 kHz – 1 MHz	0.3–0.5	Alacsony	Hiszterézis (f)
Ferrit (NiZn)	1 MHz – 300 MHz	0.3–0.5	Nagyon alacsony	Hiszterézis (f)
Amorf ötvözet	50 Hz – 20 kHz	1.5–1.6	~10% szilícium acél	Örvényáram (f²)
Nanokristályos	50 Hz – 100 kHz	1.2	~3% szilícium acél	Vegyes

Megjegyzés: A relatív magveszteség hozzávetőleges; A tényleges értékek erősen függnek az adott működési feltételektől, a fluxussűrűségtől és a hőmérséklettől.

Kiválasztási útmutató: Az anyag és az alkalmazás összehangolása

A megfelelő maganyag kiválasztása számos kompromisszumot igényel: veszteség, frekvencia, fluxussűrűség, költség és fizikai méret.

Mertalacsony frekvenciájú, nagy teljesítményű alkalmazások(rácstranszformátorok, ipari motorok) továbbra is a szilícium acél a szabvány. Nincs más anyag, amely megfelel a magas telítési fluxussűrűség és az alacsony költség kombinációjának.

Mertközépfrekvenciás teljesítményátalakítás(20 kHz – 100 kHz kapcsolóüzemű tápegységek), a ferrit a hagyományos választás, de a nanokristályos ötvözetek egyre versenyképesebbek ott, ahol a hatékonyság és a méret a legfontosabb. 50 kHz alatt a nanokristályos 2-3-szor nagyobb üzemi fluxussűrűséget kínál, mint a ferrit alacsonyabb veszteség mellett, ami jelentősen kisebb magtérfogatot tesz lehetővé.

Mertnagyfrekvenciás szűrés és RF alkalmazások(100 kHz-től több száz megahertzig), a ferritek-különösen a NiZn-összetételek-páratlanok az alacsony veszteség, az alacsony költség és a tervezési rugalmasság kombinációjában.

Mertrendkívül nagy hatékonyságú alkalmazások(prémium hatásfokú transzformátorok, elektromos hajtásrendszerek, repülőgép-erőmű), az amorf és nanokristályos ötvözetek 90–97%-kal csökkentik a veszteséget a szilíciumacélhoz képest -ez a hatékonyságnövekedés, amely gyakran indokolja magasabb anyagköltségüket.

Iparági trendek és jövőbeli kilátások

A mágneses maganyagok globális piaca jelentős átalakuláson megy keresztül az energiahatékonysági szabályozások, valamint a megújuló energiaforrások és az elektromos járművek gyors terjeszkedése miatt. Csak Kína amorf ötvözetek piaca 2024-ben elérte a 85,3 milliárd jüant, és az előrejelzések szerint 2027-re meghaladja a 160 milliárd jüant. Globálisan a nem kristályos és nanokristályos mágneses magok piaca 2025-ben körülbelül 796 millió dollár volt, és várhatóan eléri az 12172 milliárd dollárt.

A széles sávú félvezetők, például a GaN és a SiC{0}}magasabb kapcsolási frekvenciák irányába történő elmozdulás tovább gyorsítja a hagyományos szilíciumacéltól a ferritek és nanokristályos ötvözetek felé való elmozdulást. Az ilyen magasabb frekvencián működő mágneses komponensek esetében a magveszteség minimalizálása válik kiemelten fontossá, így a nagy ellenállású anyagok egyre fontosabbá válnak.

Következtetés

Nincs egyetlen „legjobb” mágneses maganyag, -csak a megfelelő anyag bizonyos működési feltételekhez. A szilíciumacél dominál alacsony frekvenciákon, ahol a nagy fluxussűrűség a legfontosabb. A ferritek olyan magas frekvenciákon kiválóak, ahol az örvényáramok egyébként megbénítanák a teljesítményt. Az amorf és nanokristályos ötvözetek új középutat kínálnak, drámaian alacsonyabb veszteséget biztosítva, mint a szilíciumacél, miközben megőrzik a ferriteknél nagyobb fluxussűrűséget. A magveszteség és a működési frekvencia közötti kapcsolat megértése-, valamint a különböző anyagok frekvencianövekedésre-reakcióinak megértése elengedhetetlen minden transzformátort, induktort vagy motort tervező mérnök számára. Ahogy a teljesítményelektronika tovább halad a magasabb frekvenciák és a nagyobb hatékonyság felé, a mágneses mag anyagának megválasztása egyre kritikusabb lesz.
