A Flyback Transformer bemutatása

Amint azt mindannyian tudják, a transzformátor egy elektromos eszköz, amely kölcsönös indukció segítségével nagyfeszültséget alakít át alacsony feszültséggé és fordítva.

A flyback transzformátor egy speciális típusú fellépő transzformátor, amely nagyfeszültségű jeleket állít elő, és hatalmas potenciálnövelő kapacitással rendelkezik. A képcsövek és a CRT televízió néhány olyan alkalmazási példa, ahol flyback transzformátort használnak.

A 230 V-os bemeneti feszültséggel ezek a transzformátorok körülbelül 20,000 V kimenetet biztosítanak. Akár 12 V és 5 V közötti feszültségen is működhetnek.

Flyback Transformer tervezése

Kis számú elektromos alkatrészből áll. A bemeneten tranzisztorokból vagy MOSFET-ekből álló kapcsolókészülék található, amely a primer tekercs bemeneti feszültségét le- és lekapcsolja. A szekunder tekercsnek van egy diódája, amely korlátozza az áram áramlását fordított előfeszítés esetén.

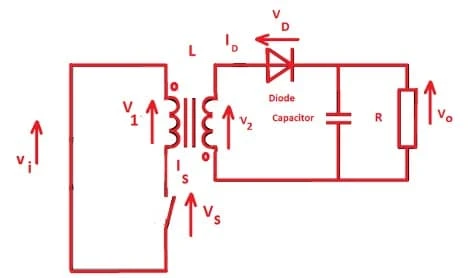

1. ábra Flyback transzformátor felépítése

A normál transzformátorokkal ellentétben a flyback transzformátort úgy tervezték, hogy egyenfeszültséggel gerjeszthető legyen. A primer tekercset egy DC táplálású kapcsoló hajtja meg. Amikor az elsődleges tekercs feszültség alá kerül, a mágneses fluxus átkerül a szekunder tekercsbe. De mivel a szekunder tekercs egy diódához van csatlakoztatva fordított előfeszítéssel, az áram tárolódik. Ezért a primer tekercsről érkező következő impulzus hozzáadja ezt a tárolt áramot (azaz az előző impulzusban tárolt energiát). Ez az ezt követő kiegészítés nagyon magas elektromos impulzust eredményez a kimeneten.

A Flyback Transformer elve

A flyback transzformátor úgy működik, hogy az energiát mágneses mező formájában tárolja az első félciklusban, majd ezt az energiát fordított kapocsfeszültséggel szabadítja fel. A készülék egy diódát (más néven flyback diódát) használ az energiaátvitel vezetésére és leállítására.

2. ábra: Áram be- és kikapcsoláskor

Amikor a primer tekercs kapcsoló bekapcsolt állapotban van, akkor az induktivitás miatt elektromos áram keletkezik. A flyback diódához sorba kapcsolt szekunder tekercs ellenzi az áramképzést. Ehelyett az energia a mágneses magban tárolódik.

Kikapcsolt állapotban aktuális

Amikor a primer tekercs kapcsolója kikapcsolt állapotban van, a feszültség polaritása megfordul az indukció mágneses törvénye miatt, aminek következtében a dióda előretolt előfeszítésbe kerül. Tehát most a szekunder tekercs elkezd áramot vezetni.

A Flyback konverter előnyei

A primer tekercstől leválasztva többféle feszültség táplálható.

Egyetlen vezérléssel több feszültség is szabályozható

A bemeneti feszültség széles tartományában működhet

Flyback Transformer alkalmazása

CRT televízió a vízszintes vezérlősugár vezérléséhez

Távközlési rendszer DC-DC feszültség átalakításához

Repüléstechnika a nagyfeszültségű áramellátáshoz

Az elektromos átalakítók ezt a transzformátort ingadozó frekvenciákon használják, és az alacsony feszültséget magas feszültséggé alakítják

Ezeket a transzformátorokat ipari motorokkal, generátorokkal és szivattyúkkal együtt is használják
