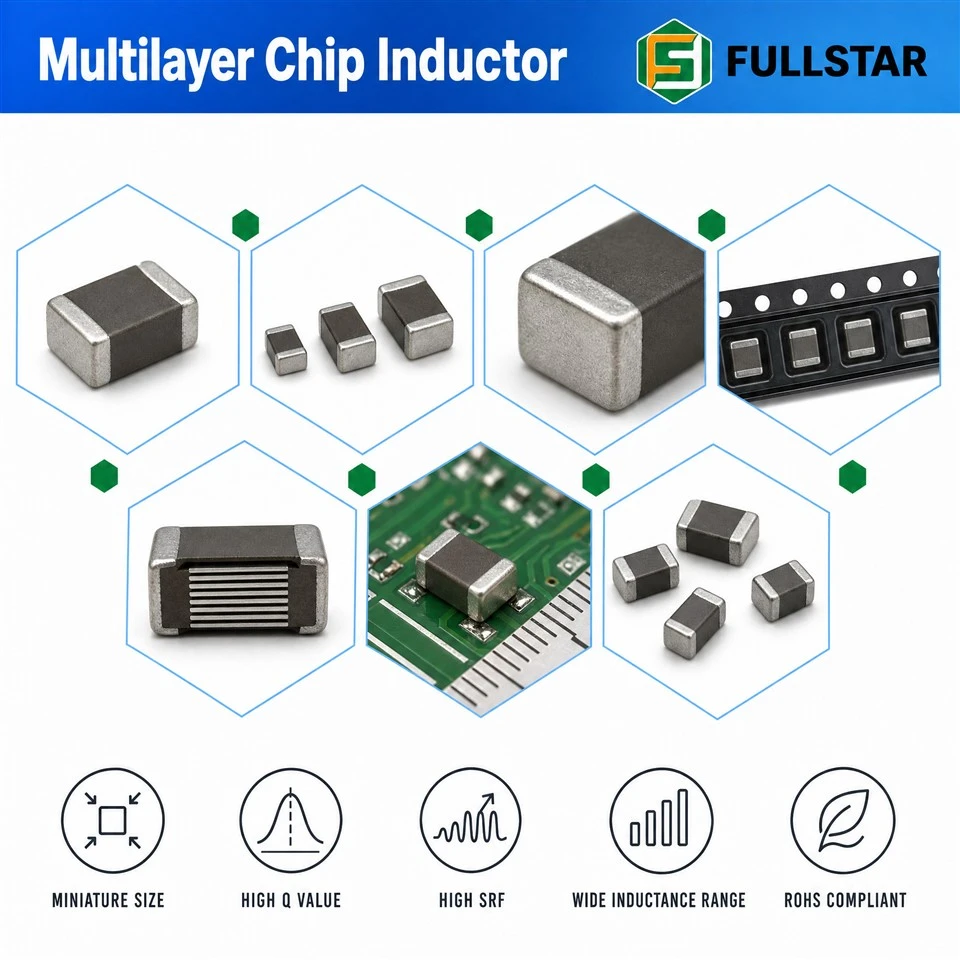

Többrétegű Chip Induktor

A minőségi és szabványos vásárlói{0}}elektronikai és passzív alkatrészeket kínáló többrétegű chipinduktor- és megoldástermékeket kínáló Fullstar Electronics Kína vezető többrétegű chipinduktor-gyártója és -szállítója. Üdvözöljük a nagykereskedelmi elektronikai többrétegű chip induktor gyárunkból.

Termék felépítése

Egy tipikus többrétegű chip induktor a következőkből áll:

① Mágneses / kerámia anyagrétegek

Ferrit vagy nagy{0}}frekvenciás kerámia anyagok

Biztosítson mágneses fluxusutakat és javítsa az induktivitás teljesítményét

Csökkentse az elektromágneses interferenciát és a jelszivárgást

② Belső spirális elektróda

Nyomtatott vezetőképes minták alkotják

Általában nagy vezetőképességű{0}}anyagokból, például ezüstből vagy rézből készül

Több réteg kapcsolódik egymáshoz a teljes tekercsszerkezet létrehozásához

③ Külső terminálok

Az alkatrész mindkét végén fémelektródák találhatók

Biztosítsa az elektromos csatlakozást a PCB-hez forrasztással

Építés

Főbb jellemzők és előnyök

Miniatűr dizájn

Kompakt többrétegű szerkezet külső tekercselés nélkül

Rendelhető ultra{0}}kis kiszerelésben, például 0201, 0402 és 0603

Ideális nagy{0}}sűrűségű PCB-elrendezésekhez

Magas Megbízhatóság

Monolit kerámia/ferrit szerkezet

Kiváló mechanikai szilárdság

Erős rezgés-, ütés- és környezeti stresszállóság

Kiváló nagy{0}}frekvenciás teljesítmény

Alacsony parazita kapacitás

Magas{0}}önrezonancia-frekvencia (SRF)

Alkalmas RF és nagy sebességű{0}}jelalkalmazásokhoz

Alacsony elektromágneses szivárgás

A belső tekercs teljesen be van ágyazva a mágneses anyagba

Termékkategóriák

Segít csökkenteni az EMI-t és javítja az áramkör stabilitását

SMT kompatibilitás

Nagy sebességű-automatizált kiválasztás-és-helyreállításhoz tervezve

Nagyméretű{0}}gyártásra alkalmas

Tipikus alkalmazások

Ahol használják

Mobil és vezeték nélküli: okostelefonok, táblagépek, hordható eszközök, Wi-Fi/Bluetooth/GPS modulok, RF front{1}}illesztés

Kommunikációs berendezések: bázisállomások, útválasztók, set-top boxok,{0}}hibrid áramkörök

Számítástechnika és energiaellátás: notebookok, tárolóeszközök, DC-DC konverterek, szétválasztó hálózatok

Fogyasztói AV: TV-k, audioberendezések, tunerek

Autóelektronika: AEC{0}}Q200-as besorolási lehetőségek infotainmenthez, karosszériavezérléshez, érzékelőmodulokhoz

Ipari és orvosi: műszerek, vezérlőtáblák, felügyeleti berendezések

Áramköri funkciókSzűrés · hangolás · impedancia illesztés · szétkapcsolás · jelkondicionálás · fojtó / EMI elnyomás · kis-értékű energiatárolás kompakt DC-DC fokozatokban

Előnyök és korlátok

Előnyök

Miniatürizálás / alacsony profil- legnagyobb egységnyi térfogatú induktivitássűrűség a chip induktor típusok között; ideális vékony,{1}}nagy sűrűségű táblákhoz

Magas megbízhatóság- a tekercs szerkezete tömített a ferrit test belsejében, kiküszöbölve a szabad tekercseket, a kilazulást és a mechanikai sérüléseket

Alacsony mágneses fluxus szivárgásaA - zárt mágneses út a fluxust az alkatrész belsejében tartja, csökkentve a szomszédos áramkörökkel való interferenciát és a külső zajra való érzékenységet

Ólommentes SMT kialakítás- reflow-kompatibilis, alkalmas automatizált összeállításhoz és helykorlátos-modulokhoz

Rendkívül egységes elektromos jellemzőkA - laminálási folyamat jó egység---megismételhetőséget biztosít

Költséghatékonynagy mennyiségű{0}}gyártásban

Korlátozások

Alacsonyabb maximális induktivitás és kisebb Q, mint az azonos méretű huzal{0}}tekercses induktorok

Kisebb áram-átviteli képesség és magasabb DCR azonos induktivitás mellett

Nem az első választás a nagy{0}}áramú áramkörökhöz vagy a precíziós rezonáns áramkörökhöz

Többrétegű vs. huzal{1}}tekercses induktor

Mágneses alkatrészekre és elektronikai megoldásokra szakosodott vezető professzionális gyártó vagyunk. A 2009-ben alapított céget Xi'an csúcstechnológiai központjában{2}} alapítottuk, és több mint 15 évnyi mélyreható szakértelmet gyűjtöttünk a nagy teljesítményű transzformátorok és induktorok kutatása, fejlesztése és gyártása terén. Létesítményünk 3000 négyzetméteren terül el, és 300+ képzett szakemberekből álló elkötelezett munkaerő hajtja, köztük egy magas rangú kutatás-fejlesztési csapat, amely az egyedi mágneses tervekre összpontosít.

Átfogó termékcsaládunk nagy{0}}frekvenciás és alacsony-frekvenciás transzformátorokat, toroid transzformátorokat, áramváltókat, valamint induktorok és mágneses magok széles választékát tartalmazza. Az ipari vezérlések 6 vezető gyáraként kritikus alkatrészeket biztosítunk a tápegységek, a távközlés, az autóelektronikai és a zöldenergia-ágazat számára világszerte.

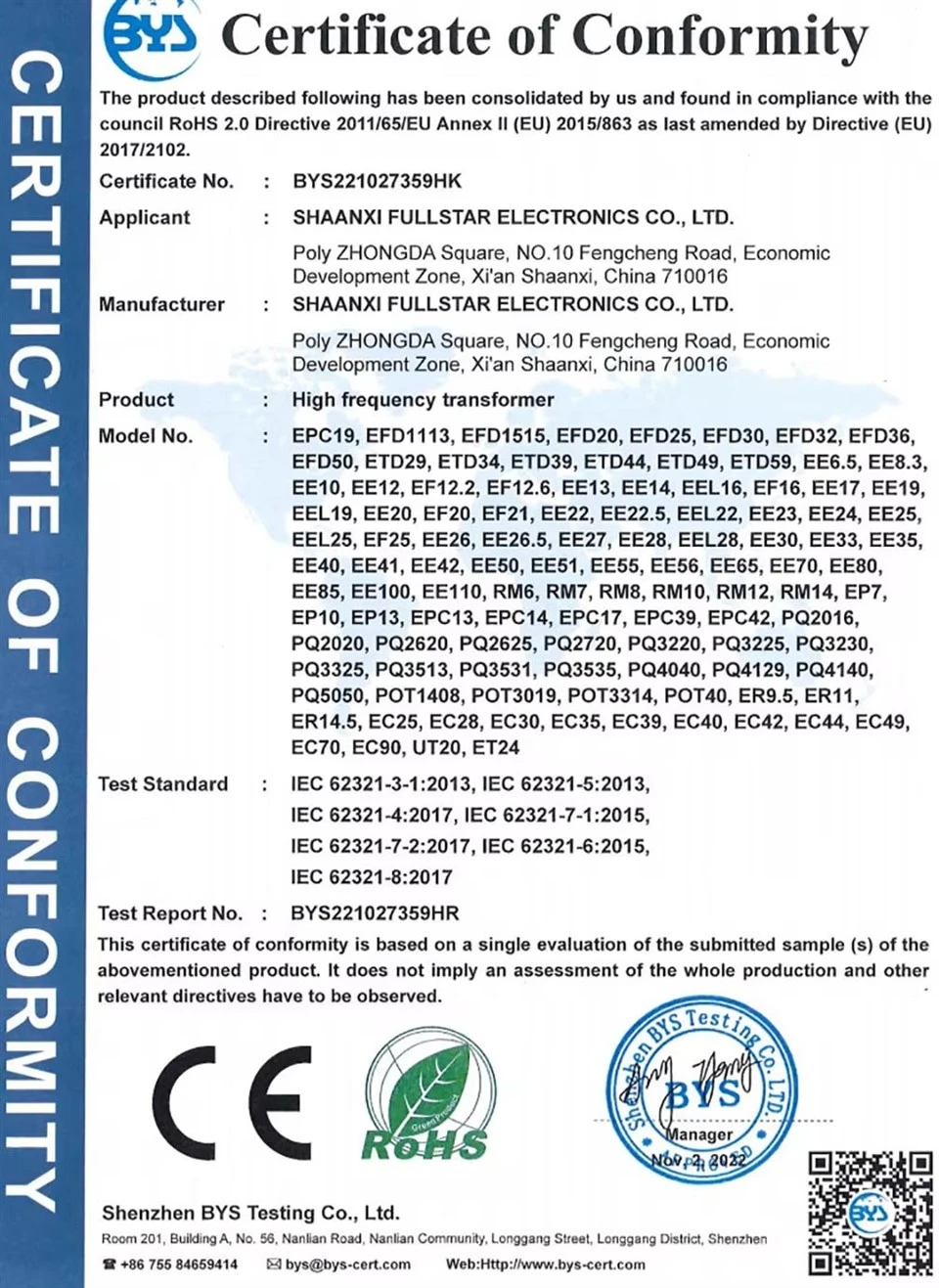

A minőség az alapvető kompetenciánk. A Fullstar szigorú ISO9001:2015 minőségirányítási rendszer szerint működik. Termékeink nemzetközi biztonsági és környezetvédelmi tanúsítvánnyal rendelkeznek, beleértve az UL, CE, RoHS és REACH tanúsítványokat. Minden egység 100%-ban szigorú tesztelési folyamaton esik át a kiszállítás előtt, hogy biztosítsa a hibamentes -megbízhatóságot igényes ipari környezetben.

A testreszabásban kiválóak vagyunk. Fejlett tervezés-alapú és minta-alapú képességekkel gyors, 7-napos prototípuskészítést és rugalmas OEM/ODM szolgáltatásokat kínálunk. Ellátási láncunk több mint 80 országot ér el, helyi támogatást és költséghatékony{8}}logisztikát biztosítva. Akár nagy-volumenű gyártásra, akár kis{10}}soros egyedi tekercsekre van szüksége, a Fullstar precíziós-megtervezett mágneses alkatrészeket kínál, amelyek előremozdítják innovációját. Örömmel fogadjuk a globális üzleti megkereséseket a hosszú távú stratégiai partnerségekre vonatkozóan.

GYIK

Q1. Mi a különbség a többrétegű chip induktor és a huzal{1}}tekercses chip induktor között?

A többrétegű típus úgy alakítja ki tekercsét, hogy vezető spirált nyomtat egy együtttüzelt testbe; a huzal-tekercselés típusa egy mag köré tekeri a vezetéket. Többrétegű nyer a méret, magasság, fluxusszivárgás és konzisztencia tekintetében; huzal-tekercselés nyer a maximális induktivitás, Q és áramerősség mellett.

Q2. Kerámia vagy ferrit többrétegű tekercset válasszak?

Válassza a kerámiát (nem-mágneses) a nagy-frekvenciás rádiófrekvenciás munkákhoz, ahol magas SRF és magas Q szükséges. Válassza a ferritet a szélesebb induktivitásértékekhez, az általános szűréshez, a szétkapcsoláshoz és az EMI-elnyomáshoz.

Q3. Mi az SRF és miért számít?

Az SRF az az önrezonancia-frekvencia, amelynél az induktor parazita kapacitása megszünteti az induktivitását. Az SRF felett az alkatrész kapacitívan viselkedik. Tartsa a működési frekvenciát jóval az SRF alatt (általános szabály, hogy legalább 10-szeres margin).

Q4. Hogyan kell kiolvasni az induktivitás kódját?

R jelöli a tizedesvesszőt, N pedig nH: R10=0.10 nH, 1N0=1.0 nH, 10N=10 nH. A háromjegyű kódok ugyanazt a logikát követik, mint az ellenállások (pl. . 100=10 µH, 101=100 µH).

Q5. Mi a különbség az induktor és a ferritgyöngy között?

Az induktort az induktivitás határozza meg; egy gyöngyöt főleg az impedancia határozza meg egy adott frekvencián (általában 100 MHz). A gyöngyöt a nagy-frekvenciás zaj elnyelésére használják, nem pedig az energia tárolására vagy az áramkör hangolására.

Q6. Támogatja az egyedi induktivitás értékeket vagy tűréseket?

Igen - egyéni induktivitás, tűrés, magasság és csomagolás elérhető a megfelelő folyamatablakon belül. Kérjük, ossza meg a célértéket, a frekvenciát, az áramerősséget és a méretet.

Q7. Milyen dokumentációt tud adni?

Sorozat adatlap, RoHS/REACH nyilatkozat, megbízhatósági vizsgálati jelentés és minta értékelő készletek kérésre.
