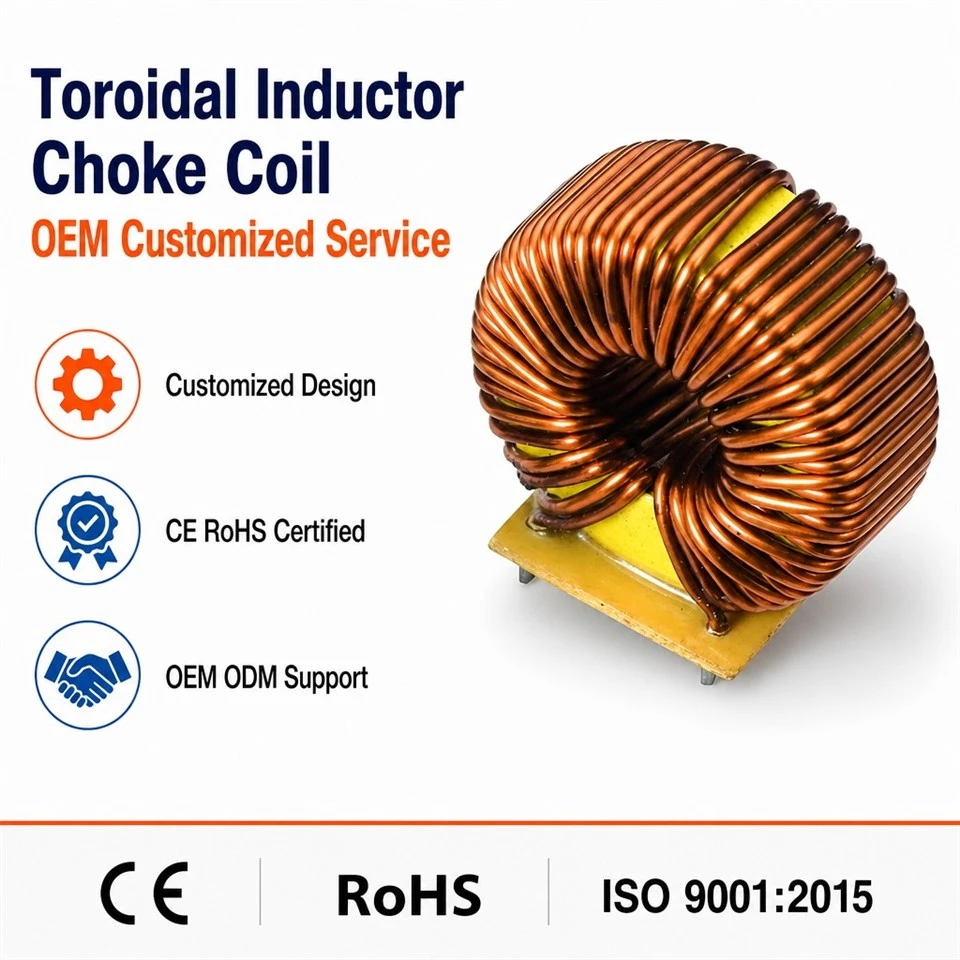

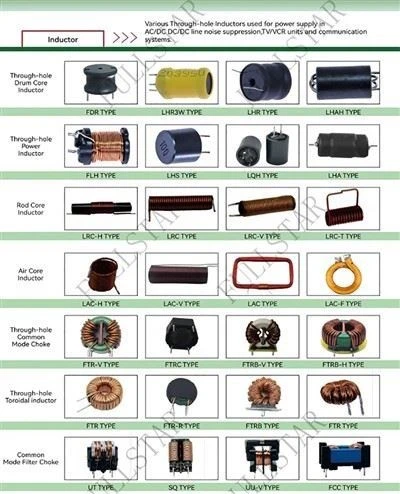

Toroid induktor fojtótekercs – OEM és ODM egyedi tervezés

Termék áttekintése

A Toroid induktor fojtótekercsegy mágneses alkatrész, amelynek toroid magja van, kerületén vezető huzallal. Maganyagától, tekercselési konfigurációjától és elektromos specifikációitól függően energiatárolásra, áramszűrésre, hullámosság csökkentésére vagy elektromágneses interferencia (EMI) elnyomására tervezhető elektronikus áramkörökben.

A toroid szerkezet kompakt mágneses kialakítást biztosít viszonylag zárt mágneses úttal. Egyes nyitott magos kialakításokhoz képest egy megfelelően megtervezett toroid induktor segíthet csökkenteni a külső mágneses tér szivárgását. A tényleges teljesítmény a mag anyagától, a tekercselés elrendezésétől, a működési frekvenciától, az áramerősségtől és az alkatrész felépítésétől függ.

Toroid induktoros fojtótekercseink testreszabhatók, hogy megfeleljenek a különböző alkalmazási és gyártási követelményeknek. Az OEM- és ODM-támogatás megfontolható olyan projekteknél, amelyek speciális elektromos jellemzőket, mechanikai méreteket, tekercs-konfigurációt vagy PCB-szerelési elrendezést igényelnek.

Akár tápegységet, ipari elektronikai berendezést vagy EMI-szűrő áramkört fejleszt, a megfelelő toroid induktor kiválasztása a működési feltételek és az elektromos követelmények megértésével kezdődik.

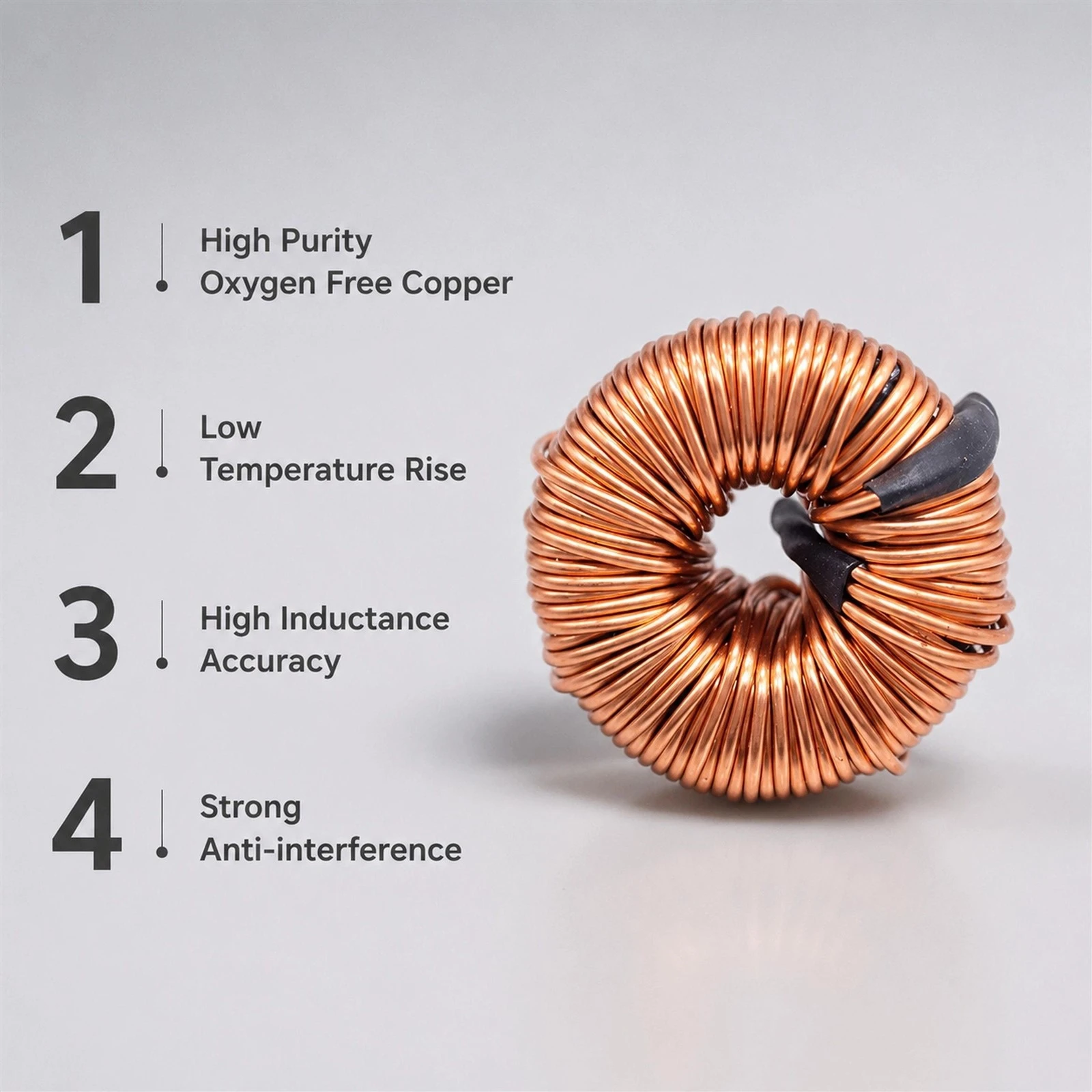

A toroid induktoros fojtótekercsek főbb jellemzői

1. Toroidális mag kialakítás

A gyűrű alakú mágneses mag folyamatos mágneses utat biztosít a tekercselés számára. Ezt a szerkezetet széles körben használják induktorokban és fojtótekercsekben, amelyeket különféle teljesítmény- és szűrési alkalmazásokhoz terveztek.

2. Testreszabható elektromos jellemzők

Az elektromos specifikációk a tervezett alkalmazásnak megfelelően határozhatók meg. A tervezéstől függően a legfontosabb paraméterek közé tartozhat az induktivitás, a névleges áram, a tekercsellenállás, a működési frekvencia és a hőmérséklet-emelkedés.

A végső specifikációkat terméktervezéssel, adatlap-ellenőrzéssel és teszteléssel kell megerősíteni.

3. OEM és ODM testreszabás

Az OEM- és ODM-szolgáltatások alkalmazás-specifikus mágneses alkatrészekkel támogathatják az ügyfeleket. A testreszabási lehetőségek magukban foglalhatják a mag méreteit, a vezetékek kiválasztását, a tekercselési fordulatokat, a kapocskonfigurációt, a szerelési szerkezetet és egyéb mechanikai vagy elektromos követelményeket, a tervezés megvalósíthatóságától függően.

4. Kompakt mágneses szerkezet

A toroid mag hatékony mágneses utat tud biztosítani egy kompakt alaktényezőn belül. A teljes méret és teljesítmény a kiválasztott maganyagtól, a mag méreteitől, a tekercselés kialakításától és az elektromos működési feltételektől függ.

5. Integráció az elektronikus rendszerekbe

Az elektromos kialakítástól függően a toroid induktorok beépíthetők teljesítményátalakító áramkörökbe, áramszűrő hálózatokba és más alkalmazásokba, amelyek induktivitást vagy mágneses zajelnyomást igényelnek.

A toroid induktoros fojtótekercsek alkalmazásai

Kapcsoló tápegységek

A toroid induktorok elektromos kialakításuktól és az áramkörben elfoglalt helyzetüktől függően használhatók kapcsolóüzemű tápáramkörökben energiatárolásra, áramsimításra vagy szűrésre.

EMI szűrés

Ha kifejezetten fojtónak tervezték, a toroid mágneses alkatrész segíthet bizonyos típusú elektromágneses interferencia csökkentésében. A tekercselés konfigurációja és az impedancia karakterisztikája határozza meg, hogy alkalmas-e közös vagy differenciális üzemmódú zajelnyomásra.

Ipari elektronika

Az ipari vezérlőrendszerek, erősáramú berendezések és elektronikus szerelvények toroid induktorokat használhatnak, ha a szükséges induktivitás, áramkezelés és mechanikai konfiguráció megfelel az alkalmazásnak.

Teljesítményátalakító berendezések

Az inverterek, konverterek és más teljesítményelektronikai rendszerek toroid induktorokat tartalmazhatnak az energia tárolására vagy szűrésére. A megfelelő komponenst az áramkör topológiájának, az áram hullámformájának, a kapcsolási frekvenciának és a hőigényeknek megfelelően kell kiválasztani.

Testre szabott elektronikus berendezések

Nem szabványos méretekkel vagy elektromos követelményekkel rendelkező alkalmazásokhoz az egyedi toroid induktor megfelelő megoldást kínálhat, ha egy kész alkatrész nem felel meg a tervezési előírásoknak.

OEM és ODM toroid induktor testreszabása

A különböző elektronikus alkalmazások eltérő mágneses komponens jellemzőket igényelnek. Az egyedi tervezésnek az elektromos működési feltételek és a telepítési követelmények világos megértésével kell kezdődnie.

A gyártási lehetőségektől és a tervezés megvalósíthatóságától függően a testreszabás kiterjedhet:

Alap méretei:Belső átmérő, külső átmérő és magmagasság.

Alapanyag:Az induktivitás, a frekvencia, az áram, a veszteségek és a hőmérsékleti követelmények szerint van kiválasztva.

Tekercs konfiguráció:A huzal típusa, a huzal átmérője, a tekercselési fordulatok és a tekercselés elrendezése.

Elektromos specifikációk:Cél induktivitás, névleges áram, tekercsellenállás és egyéb egyeztetett paraméterek.

Mechanikai kialakítás:A vezetékek távolsága, a kapcsok elrendezése, a szerelési mód és a teljes méretek.

Pályázati követelmények:Üzemi hőmérséklet, rezgési feltételek, szigetelési követelmények és egyéb releváns környezeti tényezők.

Egy egyedi projekt értékeléséhez az ügyfelek rendelkezésre bocsáthatnak egy meglévő adatlapot, műszaki rajzot, referenciamintát vagy alkalmazási követelményeket. A végleges tervet mérnöki áttekintéssel és megfelelő teszteléssel kell megerősíteni.

Hogyan válasszuk ki a megfelelő toroid induktort

A megfelelő toroid induktor kiválasztásához ki kell értékelni a céláramkör elektromos, mágneses, termikus és mechanikai követelményeit.

Induktivitás

Az induktivitás befolyásolja az alkatrész viselkedését az áramkörben. A szükséges értéket az áramkör tervezéséből kell meghatározni és a megadott mérési feltételek mellett ellenőrizni.

Névleges áram és telítettségi áram

A névleges áram az alkatrész működési és termikus határértékeihez kapcsolódik, míg a telítési áram azt az áramszintet írja le, amelynél az induktivitás jelentősen csökken a magtelítés miatt. Ezek az értékek nem felcserélhetők, és adott esetben külön ellenőrizni kell őket.

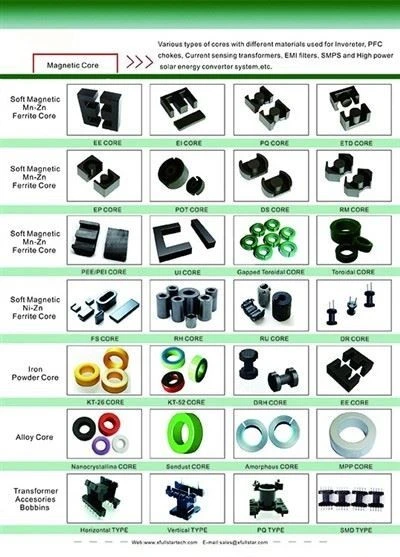

Alapanyag

A különböző maganyagok eltérő mágneses tulajdonságokkal, frekvenciajellemzőkkel és veszteségi viselkedéssel rendelkeznek. A mag kiválasztásának meg kell egyeznie a működési frekvenciával, az áram hullámformájával, a hőmérsékleti tartományával és a tervezett funkcióval.

DC ellenállás

A tekercsellenállás hozzájárul a vezetési veszteségekhez és a hőmérséklet emelkedéséhez. A megfelelő kialakításnak egyensúlyban kell lennie az elektromos teljesítmény, a vezeték méretei, a rendelkezésre álló hely és a hőigények között.

Működési frekvencia

Az induktor teljesítménye a frekvenciával változhat magveszteség, tekercsveszteség, parazita kapacitás és egyéb hatások miatt. Ahelyett, hogy kizárólag az induktivitásra hagyatkozna, ellenőrizze az alkatrész meghatározott működési feltételeit.

Méretek és szerelés

Ellenőrizze a mag méreteit, az alkatrész teljes méretét, a kivezetések elrendezését és a rögzítési módot a rendelkezésre álló PCB hely és összeszerelési követelmények alapján.

EMI teljesítmény

Zajcsökkentési alkalmazások esetén értékelje az impedancia jellemzőit, és ellenőrizze, hogy az alkatrész közös vagy differenciális módú szűrésre készült-e. Érvényesítse az eredményt a tényleges áramkörben, ha fontos az EMI-megfelelés.

Minőségi és megfelelőségi szempontok

Az elektromos és mechanikai teljesítményt az egyeztetett termékspecifikációk alapján kell ellenőrizni. A vonatkozó ellenőrzések és tesztelések magukban foglalhatják az induktivitás mérését, a tekercsellenállás mérését, a méretellenőrzést és más, az alkatrész tervezésének megfelelő vizsgálatokat.

Adott esetben az ügyfeleknek vásárlás előtt meg kell erősíteniük a vonatkozó minőségirányítási tanúsítványok, anyagmegfelelőségi dokumentáció és termékspecifikus vizsgálati jelentések elérhetőségét és hatályát.

A CE, az RoHS és az ISO 9001:2015 különböző típusú megfelelőségi vagy minőségi követelményekre utal. Ezeket nem szabad felcserélhető termékteljesítmény-garanciaként kezelni. A vonatkozó nyilatkozatokat, tanúsítványokat és alátámasztó dokumentumokat a tényleges gyártóra és termékre vonatkozóan ellenőrizni kell.

Mágneses alkatrészekre és elektronikai megoldásokra szakosodott vezető professzionális gyártó vagyunk. A 2009-ben alapított céget Xi'an high-tech központjában alapítottuk, és több mint 15 évnyi mélyreható szakértelmet gyűjtöttünk össze a nagy teljesítményű transzformátorok és induktorok kutatása, fejlesztése és gyártása terén. Létesítményünk 3000 négyzetméteren terül el, és 300+ képzett szakemberekből álló elkötelezett munkaerő hajtja, köztük egy magas rangú kutatás-fejlesztési csapat, amely az egyedi mágneses tervekre összpontosít.

Átfogó termékcsaládunk magas és alacsony frekvenciájú transzformátorokat, toroid transzformátorokat, áramváltókat, valamint induktorok és mágneses magok széles választékát tartalmazza. Az ipari vezérlések 6 vezető gyáraként kritikus alkatrészeket biztosítunk a tápegységek, a távközlés, az autóelektronikai és a zöldenergia-ágazat számára világszerte.

A minőség az alapvető kompetenciánk. A Fullstar szigorú ISO9001:2015 minőségirányítási rendszer szerint működik. Termékeink nemzetközi biztonsági és környezetvédelmi tanúsítvánnyal rendelkeznek, beleértve az UL, CE, RoHS és REACH tanúsítványokat. Minden egység 100%-ban szigorú tesztelési folyamaton esik át a kiszállítás előtt, hogy biztosítsa a hibamentes megbízhatóságot igényes ipari környezetben.

A testreszabásban kiválóak vagyunk. Fejlett tervezés-alapú és mintaalapú képességekkel gyors, 7 napos prototípuskészítést és rugalmas OEM/ODM szolgáltatásokat kínálunk. Ellátási láncunk több mint 80 országot ér el, helyi támogatást és költséghatékony logisztikát biztosítva. Akár nagy volumenű gyártásra, akár kis szériás egyedi tekercsekre van szüksége, a Fullstar precíziós tervezésű mágneses alkatrészeket szállít, amelyek előremozdítják innovációját. Örömmel fogadjuk a globális üzleti megkereséseket a hosszú távú stratégiai partnerségekre vonatkozóan.

Mi az a toroid induktor fojtótekercs?

Ez egy mágneses alkatrész, amelyet vezető huzal gyűrű alakú mag köré tekercselve készítenek. Kialakításától függően energiatárolásra,

áramszűrés vagy zajelnyomás.

Milyen előnyei vannak a toroid induktornak?

A toroid mag viszonylag zárt mágneses utat biztosít, és segíthet csökkenteni a külső mágneses mező szivárgását. Teljesítménye, mérete, hatékonysága és alkalmassága a mag anyagától, a tekercselés kialakításától és az üzemi körülményektől függ.

A toroid induktor ugyanaz, mint a közös módú fojtótekercs?

Nem feltétlenül. A toroid fojtótekercs a mag alakjával írja le az alkatrészt, míg a közös módusú fojtótekercset az elektromos funkciója és a tekercselrendezés határozza meg. A toroid alkatrészt meg lehet tervezni közös módusú fojtóként, de nem minden toroid induktor közös módú fojtótekercs.

Testreszabhatók a toroid induktorok?

Igen, a gyártási lehetőségektől és a műszaki követelményektől függően egyedi tervezések is lehetségesek. A tipikus tervezési szempontok közé tartoznak a mag méretei, a mag anyaga, a vezeték specifikációi, a tekercselési fordulatok, az induktivitás, a névleges áramerősség és a szerelési konfiguráció.

Milyen információk szükségesek az egyedi árajánlathoz?

A hasznos információk közé tartozik a szükséges induktivitás, az üzemi áram, az üzemi frekvencia, a méretek, a maganyag, ha előírják, a szerelési követelmények, az üzemi hőmérséklet, a célfelhasználás és a várható rendelési mennyiség. Egy adatlap, rajz vagy referenciaminta is segíthet a követelmények tisztázásában.

Hogyan válasszak toroid induktort az EMI elnyomására?

Először határozza meg a zaj típusát, annak frekvenciatartományát és a megfelelő áramút. Ezután tekintse át az alkatrész impedancia-karakterisztikáját, a névleges áramot, a tekercskonfigurációt és a parazitahatásokat. A végső kiválasztást áramköri teszteléssel és megfelelő EMI mérésekkel kell érvényesíteni.

Kérjen egyedi toroid induktor megoldást

Toroid induktoros fojtótekercset keres egy adott elektronikus alkalmazáshoz?

Ossza meg elektromos specifikációit, mechanikai rajzát, referenciamintáját vagy projektkövetelményeit egy mérnöki felülvizsgálathoz. Az OEM és ODM opciók a szükséges teljesítmény, a gyártási megvalósíthatóság és az alkalmazási feltételek alapján értékelhetők.
